| Visual Testing بازرسی چشمی
|
|
|
تعريف :بازرسی مواد به روش بازرسي چشمي عبارتست از کنترل روز به روز وضعيت قطعات مورد ساخت و
رسيدگي از نظر پذيرش آنها طبق مشخصات، معمولاٌ نخستين مرحله در بررسي هر قطعه ، بازرسي چشمي آن
.است. بازديد يا بازرسي چشمي يكي از مهمترين و متداول ترين روش بازرسي به شمار مي آيد
پارامترهاي مهم در بازرسي چشمي عبارتند از شدت نور محيط و نوع نور محيط ، شرايط سطح وآماده سازي
سطح مانند تميز کاري قطعه، زاويه نور نيز خيلي اهميت دارد ،چون بعضي از عيوب سطحي فقط تحت
.تابش نور صحيح (تابش نور تحت زاويه مناسب )آشكار مي شوند
کاربرد : تمام عيوب ظاهري اعم از عيوب سطحي ، ترکهاي سطحي ،نادرستي شكل ، انحرافات در اندازه و
غيره را مي توان با بازرسي چشمي پيدا کرد.بازرسي چشمي به عنوان يك روش بازرسي غير مخرب
.بازرسي غير مخرب ، براي مواد خام و محصولات نيمه تمام يا تمام شده مورد استفاده مي باشد
با بازرسي چشمي حين توليد ، همينطور دربررسي نهائي مي توان از روي شكل هندسي ، ابعاد و خصوصيات
سطحي رنگ ،شفافيت و علائم مشخصه ديگر در مورد محصول داوري نمود . بازرسي چشمي صحيح قطعات و
بررسي شكل ظاهري آنها چه با چشم غير مسلح ، چه با ذره بين يا اندسكوپ انجام شود ، در
.تشخيص عيوب متالورژيكي حائز اهميت است و مي تواند مبناي برنامه ريزي براي بازرسي هاي بعدي باشد
:تجهيزات تست و بازرسی چشمی بسيار متنوع ميباشند که از آن جمله ميتوان به موارد ذیل اشاره کرد
ویدئواسکوپ و بوراسکوپهای صنعتی : انواع دستگاه های ویدیواسکوپ با طول و قطرهای مختلف با
(Stereo Measurement) امکان ذخيره فيلم و عکس و همچنين با قابليت اندازه گيری عيوب
گيج های جوشکاری:انواع گيج های جوشکاری جهت بازرسی ابعادی جوش آینه، چراغ قوه و ذره بين های بازرسی
<<<که توسط این شرکت تامین می گردد در ذیل آمده است VT تجهیزات لازم جهت انجام تست >>>
|
|
| |
|
|
|
|
|
|

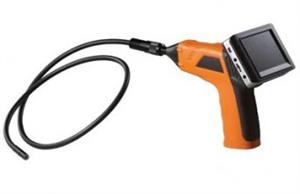

Video Boroscope
|
Specification:
This portable video Borescope comes with a 90mm (3.5") TFT wireless colour display. The 9mm camera and 1m flexible gooseneck are water-resistant. Using a 2GB microSD card (not supplied) captures still images
(JPEG) or video (AVI) for download to a PC or laptop with a date and time stamp. These can then be saved and used as attachments to emails or reports.
4 Adjustable dual bright white LED lights
1m flexible gooseneck can be preformed to a configured shape
Clip-on mirror, magnet and hook attachments for object retrieval
PAL video output and cable
Supplied with 1m gooseneck camera, USB download cable, AV out cable, clip-on mirror, magnet and hook attachments, carry case, batteries and AC/DC mains power adaptor
Optional AccsessoriesAEXT-1 1m Gooseneck Extension
Technical Specification
Focus Range : 150 to 2,500mm to infinity
Video Format : PAL
Resolution : 640 x 480 pixels (colour LCD)
Power : 4 x 1.5V AA Alkaline Batteries AC/DC Mains Power Charger (Display Unit)
Dimensions : 185 x 145 x 40mm (Unit) 1m Gooseneck, 9mm Dia Camera
Weight : 525g |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
